Фильтрационный модуль ФМ 180/16, произведенный на Бежецком заводе АСО, представляет собой эффективное устройство для тонкой очистки сжатого воздуха и различных газов от влаги, масла и твердых частиц размером до 10 мкм. Модуль имеет максимальное рабочее давление 16 атм и пропускную способность 3000 л/мин. Модель ФМ 180/16 обеспечивает степень очистки по воде до 800 мг/м3 и по маслу - до 16 мг/м3.
Изготовленный в исполнении "УХЛ" для категории размещения "4.2", фильтрационный модуль предназначен для использования при следующих условиях:
- высота над уровнем моря до 1000 м;
- окружающая температура в диапазоне от +5 до +40 градусов Цельсия;
- относительная влажность не более 80% при температуре воздуха +25 градусов Цельсия.

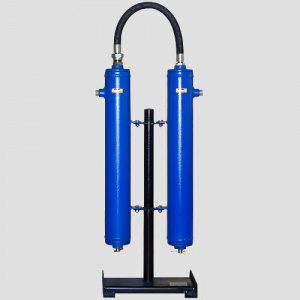

Главные компоненты фильтрационного модуля включают стойку, блок очистки, рукав, фильтроэлемент и сливную пробку. Габариты модуля составляют 79 х 35 х 145 см, и его масса — 49 кг.
Принцип работы ФМ 180/16
ФМ 180/16 версия - двухступенчатая, и включает в себя два последовательно соединенных блока (фильтра) очистки. Корпусы и крышки блоков очистки изготавливаются из стальной трубы и покрываются однородным цинковым слоем методом термодиффузионного покрытия, обеспечивающим защиту металла от коррозионных процессов. Для слива конденсата в нижней крышке имеется резьбовая пробка.
Фильтроэлемент представляет внутренний пластмассовый перфорированный каркас. Сверху его покрывают слоем пористого волокнистого фильтрующего материала, которыйснаружи оборачивается в дренажную капроновую сетку.
Техническое обслуживание
В процессе работы фильтроэлемент I ступени очистки постепенно забивается твёрдыми частицами, что увеличивает гидравлическое сопротивление. При его увеличении на 0,1 МПа фильтроэлемент заменяется на новый.
Замена производится в следующей последовательности:
- убеждаемся, что в модуле нет давления;
- снимаем рукав, которым соединены фильтры;
- снимаем верхнюю крышку вместе с фильтроэлементом и вынимаем его из корпуса фильтра;
- устанавливаем новый фильтроэлемент;
- заворачиваем крышку и вставляем фильтроэлемент в корпус.
Не допускается менять местами фильтроэлементы I и II ступеней очистки. Собирающуюся в сборниках фильтров водно-масляную эмульсию следует своевременно сливать. Затопление нижней части фильтроэлементов ведет к вторичному уносу жидкости и ухудшению качества очистки.
Вы можете заказать Фильтрационный модуль ФМ 180/16 онлайн по цене 49 800 ₽ в интернет-магазине Ставтекс-Екатеринбург. Для оптовых покупателей действуют скидки согласно прайс-листу. Мы осуществляем прямые поставки с заводов-изготовителей, оказываем сервисные услуги и ремонт.
Характеристики
- Страна-изготовитель:
- Россия
- Артикул:
- 009-6032
- Макс.рабочее давление, атм:
- 10
- Пропускная способность при мах раб. давлении, м3/ч:
- 180
- Вес, кг:
- 49
- Бренд:
- Бежецк АСО
- Под заказ:
- Нет
Бежецкого завода АСО – флагмана российской промышленности в области разработки и производства воздушных компрессоров промышленного назначения.
